Mesin Traksi Tanpa Gigi Sinkron Magnet Permanen THY-TM-K200

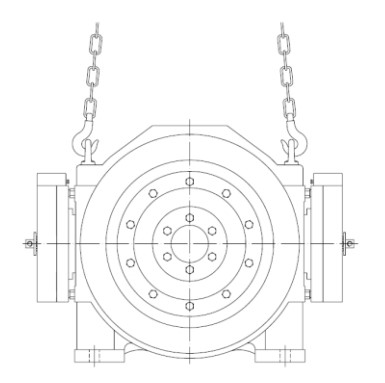

Diagram pengangkatan
| Voltase | Tegangan 380V |
| Pengikatan | 2:1/4:1 |
| Rem | DC110V 2×1.3A |
| Berat | 350kg |
| Beban Statis Maksimum | 4000kg |
1. Pengiriman Cepat
2. Transaksi hanyalah permulaan, layanan tidak pernah berakhir
3.Jenis: Mesin Traksi THY-TM-K200
4.Kami dapat menyediakan mesin traksi sinkron dan asinkron dari TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG dan merek lainnya.
5. Kepercayaan adalah kebahagiaan! Aku tidak akan pernah mengecewakan kepercayaanmu!
Perancangan dan produksi mesin traksi elevator sinkron tanpa roda gigi magnet permanen THY-TM-K200 mematuhi "GB7588-2003-Kode Keselamatan untuk Pembuatan dan Pemasangan Lift", "EN81-1: 1998-Aturan Keselamatan untuk Konstruksi dan Pemasangan Lift", "GB/ Peraturan terkait dalam T24478-2009-Mesin Traksi Lift". Mesin traksi ini terdiri dari motor sinkron magnet permanen, roda traksi, dan sistem pengereman. Menggunakan material magnet permanen berkinerja tinggi dan struktur motor khusus, mesin ini memiliki karakteristik kecepatan rendah dan torsi besar. Seri K memiliki struktur rotor luar, dan sistem remnya adalah struktur rem blok. Roda traksi dan roda rem terhubung secara koaksial dan terpasang langsung pada ujung ekstensi poros motor. Rem dilengkapi dengan sakelar mikro untuk memantau situasi pengereman. Ketika rem dibuka, kontak sakelar mikro yang normalnya terbuka akan tertutup. Cocok untuk elevator dengan ruang mesin dan elevator tanpa ruang mesin. Rasio traksi adalah 2:1 dan 4:1, beban terukur 630KG~1150KG, kecepatan terukur 0,5~2,5m/s, dan diameter sheave traksi dapat berkisar antara 400mm dan 450mm. Setiap mesin traksi melewati pemeriksaan kualitas yang ketat sebelum meninggalkan pabrik untuk memastikan kualitas dan kinerja produk.
1.Instalasi mesin traksi
•Sebelum memasang mesin traksi, Anda harus memastikan kekuatan rangka dan pondasi pemasangan.
• Saat mengangkat mesin traksi, harap gunakan cincin pengangkat atau lubang pada badan mesin traksi.
• Saat mengangkat, pastikan mengangkat secara vertikal, dan sudut antara kedua kait harus kurang dari 90°.
• Bidang pemasangan mesin traksi harus rata, dan harus ada tindakan pengurangan getaran yang sesuai.
• Tali kawat baja digantung dan beban yang sesuai harus melewati bidang tengah sheave traksi secara vertikal.
• Pastikan permukaan rangka tempat mesin traksi dipasang datar dan deviasi maksimum yang diizinkan adalah 0,1 mm.
•Roda tangan ruang mesin berada di kiri bawah bagian belakang unit utama. Harap perhatikan gangguan pada rangka.
• Ukuran baut untuk pemasangan mesin traksi dilengkapi dengan lubang kaki, dan baut yang digunakan memiliki kekuatan 8,8.
•Biasanya mesin traksi dilengkapi dengan batang anti-lompatan dan penutup pelindung, harap atur ulang setelah memasang tali kawat.
2.Debugging mesin traksi
• Pengoperasian mesin traksi harus dilakukan oleh teknisi yang profesional dan terlatih.
• Mesin traksi mungkin bergetar selama proses debugging. Harap perbaiki mesin traksi dengan baik sebelum melakukan debugging.
• Agar mesin traksi berjalan lancar, harap atur inverter sesuai dengan data pada pelat nama dan lakukan pembelajaran mandiri.
• Jika fungsi pembelajaran mandiri digunakan, tali kawat harus diputuskan dan rem diberi energi dan bekerja secara normal.
•Asal encoder belajar mandiri setidaknya tiga kali, dan deviasi nilai sudut belajar mandiri harus berada dalam 5 derajat.
3.Mesin traksi sedang berjalan
• Jalankan putaran maju dan mundur pada kecepatan rendah (kecepatan inspeksi) terlebih dahulu untuk memastikan apakah sistem bekerja normal.
• Harap jalankan pada kecepatan variabel selama jangka waktu tertentu sambil memantau apakah arus pengoperasian berada dalam kisaran wajar.
• Saat berjalan pada kecepatan elevator terukur, penyesuaian kenyamanan mobil dapat diatur sesuai dengan parameter inverter yang sesuai.
