Rel Panduan Pengangkatan Untuk Lift

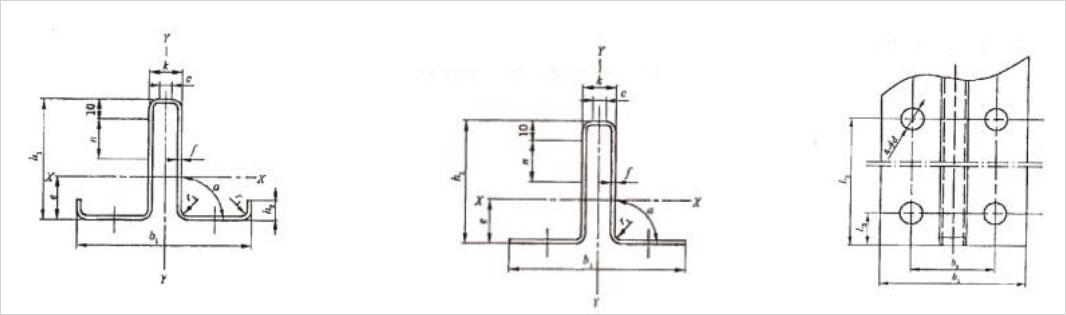

| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17.5 | 19 |
| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Rel Pemandu Lift Mesin
2. Rel Pemandu Lift yang Ditarik Dingin
3.Rel Pemandu Lift yang Disesuaikan
4. Rel Pemandu Lift Berongga
5. Pelat ikan rel pemandu lift yang ditarik dingin, pelat ikan rel pemandu lift yang dikerjakan dengan mesin, pelat ikan dengan ketebalan khusus, pelat ikan berpenampang T, klip tempa, klem geser, klip geser, klip T.
6.Standar: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Pengemasan: Rel pemandu kami dikemas dalam bundel, dengan penutup pelindung di kedua ujungnya, dan setiap bundel dikemas dengan lembaran plastik. Kami juga dapat mengemas sesuai kebutuhan Anda.
9.Kami dapat menyediakan rel panduan merek seperti MARAZZI, dll.
Rel pemandu elevator adalah jalur yang aman bagi elevator untuk bergerak naik turun di dalam hoistway, memastikan bahwa gerbong dan penyeimbang bergerak naik turun di sepanjang jalur tersebut. Rel pemandu menghubungkan pelat dan braket rel pemandu ke dinding hoistway untuk memberikan panduan bagi gerbong elevator dan penyeimbang. Fungsi pendukung kaliper pengaman saat pengereman merupakan bagian penting dari sistem elevator. Rel pemandu yang umum digunakan pada elevator adalah rel pemandu berbentuk "T". Rel pemandu ini memiliki fitur-fitur seperti kekakuan yang kuat, keandalan yang tinggi, keamanan, dan biaya rendah. Bidang rel pemandu harus halus, tanpa permukaan yang tidak rata. Karena rel pemandu merupakan rel penghubung sepatu pemandu dan roda gigi pengaman pada gerbong elevator, jarak bebas harus dipastikan selama pemasangan. Di saat yang sama, rel pemandu harus bertanggung jawab untuk menghentikan elevator ketika elevator mengalami kecelakaan kecepatan berlebih, sehingga kekakuannya tidak dapat diabaikan.
Rel pemandu elevator dibagi menjadi: rel pemandu padat dan rel pemandu berongga dengan pemberat.
Rel pemandu padat adalah rel pemandu yang telah dimesin, yang dibentuk dengan memproses permukaan pemandu dan menyambungkan bagian-bagian profil rel pemandu. Tujuannya adalah untuk memberikan panduan pengoperasian gerbong lift selama pengoperasian lift. Rel pemandu padat berukuran kecil juga digunakan untuk panduan beban penyeimbang. Terdapat banyak spesifikasi rel pemandu padat berdasarkan lebar lantai rel pemandu, yang dapat dibagi menjadi T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, dan seterusnya.

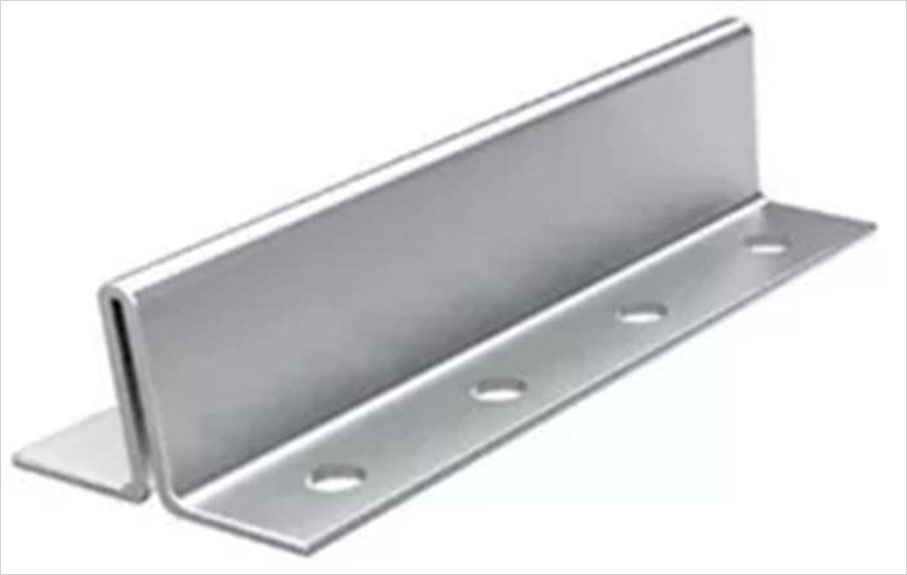

Rel pemandu berongga dengan beban penyeimbang adalah rel pemandu rol yang dibentuk dingin dengan ketebalan 2,75 mm dan 3,0 mm. Rel ini dibentuk dingin dari pelat melingkar melalui cetakan multi-lintasan. Rel ini terutama digunakan untuk memandu beban penyeimbang selama pengoperasian elevator. Rel pemandu berongga dapat dibagi menjadi sisi lurus dan sisi bergelang sesuai dengan bentuk permukaan ujung rel pemandu, yaitu TK5 dan TK5A.
