Operator Pintu Asinkron VVVF Bukaan Tengah 2 Daun THY-DO-09XA
1. Pengiriman Cepat
2. Transaksi hanyalah permulaan, layanan tidak pernah berakhir
3.Jenis: Operator Pintu THY-DO-09XA
4.Kami dapat menyediakan sistem operator pintu sinkron dan asinkron dari BST,NBSL,OULING, ES,YS, HD dan merek lainnya.
5. Kepercayaan adalah kebahagiaan! Aku tidak akan pernah mengecewakan kepercayaanmu!
1. Mengadopsi transmisi sabuk sinkron, tidak licin, tidak ada pelumasan, pengoperasian lancar dan kebisingan lebih rendah.
2. Pisau pintu asinkron dengan fungsi kunci pintu mobil terintegrasi diadopsi untuk mewujudkan pemasangan pada pelat gantung pintu.
3. Menggunakan teknologi kontrol konversi frekuensi VVVF, kinerja yang andal dan debugging yang mudah.
4. Menggunakan motor datar dan rel pemandu penekan berbentuk S, strukturnya lebih kompak

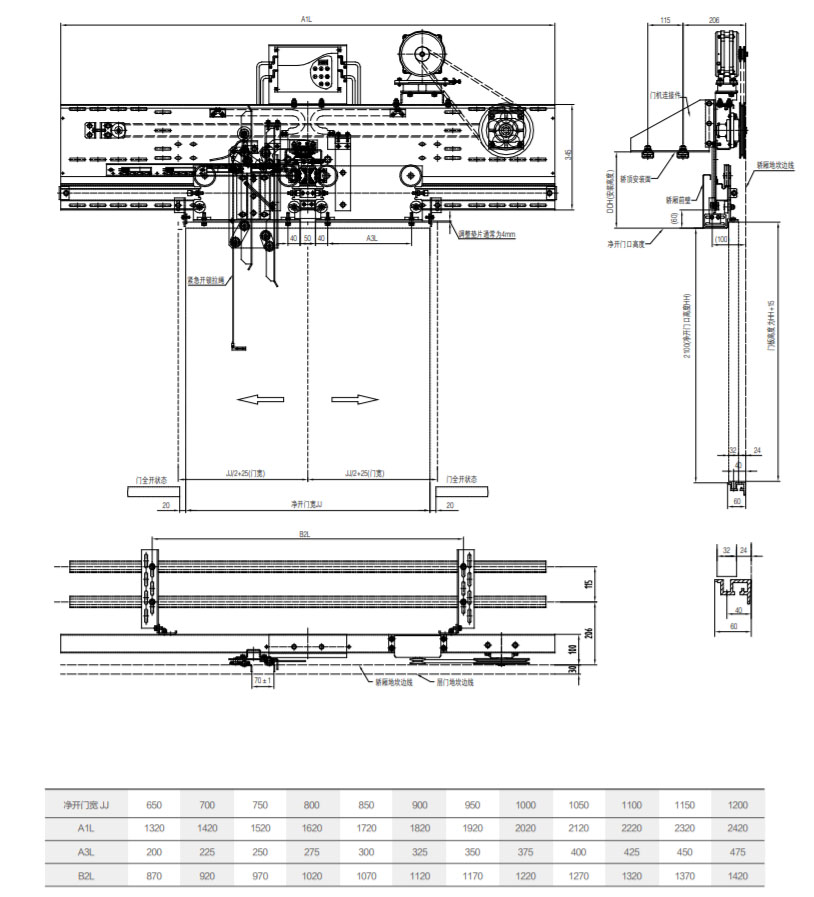

Braket pemasangan atas mobil
Braket pemasangan yang diperkuat
Pipa pemasangan untuk pemasangan di atas mobil (opsional)
Perangkat kunci pintu mobil terdiri dari dua bagian: rakitan kait dan rakitan dudukan tetap. Untuk memastikan pengoperasian mekanis dan elektrik kunci pintu mobil yang akurat, diperlukan penyesuaian berikut:
1. Saat pintu mobil tertutup sepenuhnya, jarak bebas horizontal antara kait kunci dan alas tetap adalah 20-22 mm, ukuran pengikatan vertikal adalah 13,5~14,5 mm, dan jumlah tindak lanjut kontak listrik adalah 3-5 mm.
2. Setelah menyesuaikan ukuran kait pengunci dan dudukan tetap, sesuaikan celah antara bilah pisau dan bola pintu. Saat pintu depan dan pintu mobil tertutup rapat, bilah pisau pintu mobil berjarak 8±1 mm dari ambang pintu depan, tendangan pintu depan berjarak 8±1 mm dari ambang pintu mobil, dan bilah pisau pintu yang dapat digerakkan berjarak 7-8 mm dari ambang pintu depan.
3. Pada kondisi yang disesuaikan, saat kontak baru saja bersentuhan atau hendak dilepaskan, dimensi kaitan vertikal kait pengunci dan alas pemasangan adalah 10±0,5 mm.

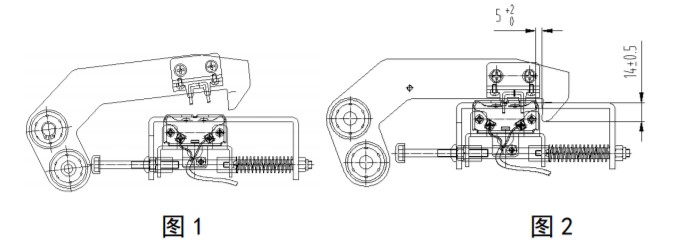

4. Ketika pintu dibuka secara normal, kait pengunci bergerak sekitar 15 mm searah bukaan pintu dengan pintu mobil terlebih dahulu, kontak verifikasi listrik terputus, dan ukuran kait pengunci vertikal dengan alas tetap 13,5~14,5 mm tetap tidak berubah, lihat Gambar 1 di bawah. Pada saat ini, jika bilah pisau pintu yang dapat digerakkan menyentuh gawang pintu gerbang, yaitu di area yang rata, kait pengunci mulai terbuka dan pintu terbuka secara normal, lihat Gambar 2 di bawah; jika bilah pisau pintu yang dapat digerakkan tidak dapat menyentuh gawang pintu gerbang, yaitu di area yang tidak rata, kait pengunci tidak dapat dibuka, kunci pintu mobil macet, dan pintu tidak dapat dibuka.
4. Ketika pintu tertutup secara normal, kait pengunci berada dalam keadaan terbuka dan bergerak bersama pintu mobil ke posisi di mana pintu akan ditutup, seperti yang ditunjukkan pada Gambar 1 di bawah ini. Pada saat ini, pintu aula menutup di tempat satu langkah sebelum pintu mobil, dan kemudian terus menutup. Bola pintu aula tidak dapat menggerakkan kait pengunci pintu mobil dan kait pengunci jatuh. Pada saat ini, jarak horizontal antara kait pengunci dan dudukan tetap adalah 5-7mm, dan ukuran mata jaring vertikal 13,5-14,5mm, sakelar kontak dihidupkan pada saat ini, lihat Gambar 2 di bawah ini. Terus tutup pintu lagi, kait pengunci berada di tempatnya. Jika ukuran kait pengunci dan alas pemasangan tidak mencapai persyaratan standar 7mm, kontak pada kait pengunci tidak menyentuh kontak sakelar kontak pada rakitan baut, dan kontak listrik tidak dapat dilakukan pada saat ini, seperti yang ditunjukkan pada Gambar 3 di bawah ini.
