Operator Pintu Sinkron Magnet Permanen Bukaan Tengah 2 Daun THY-DO-100A
1. Pengiriman Cepat
2. Transaksi hanyalah permulaan, layanan tidak pernah berakhir
3.Jenis: Operator Pintu THY-DO-100A
4.Kami dapat menyediakan sistem operator pintu sinkron dan asinkron dari BST,NBSL,OULING, ES,YS, HD dan merek lainnya.
5. Kepercayaan adalah kebahagiaan! Aku tidak akan pernah mengecewakan kepercayaanmu!
1. Mesin pintu ini mengadopsi transmisi sabuk sinkron. Sabuk sinkron dioptimalkan untuk mengurangi getaran dan kebisingan. Roda sabuk sinkron terbuat dari material tahan aus, yang menghasilkan kebisingan pengoperasian yang lebih rendah dan masa pakai sabuk sinkron yang lebih lama.
2. Mengadopsi konverter frekuensi khusus mesin pintu lift merek ternama domestik dan internasional, serta teknologi kontrol vektor loop tertutup. Dengan penggerak langsung motor sinkron magnet permanen, jumlah perangkat transmisi lebih sedikit, pengoperasian lebih andal, kerugian lebih rendah, perlindungan lingkungan dan penghematan energi lebih tinggi, serta akurasi kontrol yang lebih tinggi.
3. Pisau pintu mengadopsi pisau pintu sinkron dan dilengkapi dengan kunci pintu mobil terintegrasi. Tidak perlu memasang bumper lapis demi lapis pada perangkat pintu lantai, sehingga pintu depan dan pintu mobil dapat dibuka dan ditutup secara sinkron. Bantalan rol tertanam di setiap bagian yang berputar dan terhubung dengan poros pin. Pisau pintu dapat ditarik dan dilepaskan secara fleksibel, tanpa gesekan geser, tanpa keausan, dan bebas perawatan. Mekanisme transmisi dilapisi karet, dan beroperasi dengan andal tanpa suara mekanis.
4. Metode pemasangan mesin pintu dapat dibagi menjadi pemasangan balok lurus, pemasangan atap mobil, dan pemasangan dinding depan. Metode pemasangan yang paling sesuai dapat dipilih sesuai dengan berbagai struktur mobil yang dirancang oleh pelanggan. Selama pemasangan, mesin pintu dapat melakukan penyesuaian tiga dimensi, yang praktis, sederhana, dan masuk akal. Pelat penggantung pintu dilengkapi dengan kait pengaman untuk mencegah benturan dan jatuh, yang aman dan andal.
Braket pemasangan atas mobil
Braket pemasangan yang diperkuat
Pipa pemasangan untuk pemasangan di atas mobil (opsional)
1. Pasang konektor mesin pintu pada alur berbentuk C di bagian atas mobil dan kencangkan terlebih dahulu dengan 4 bagian pengencang; kemudian pasang mesin pintu pada konektor mesin pintu dan kencangkan terlebih dahulu dengan 6 kelompok baut leher persegi M8*20.

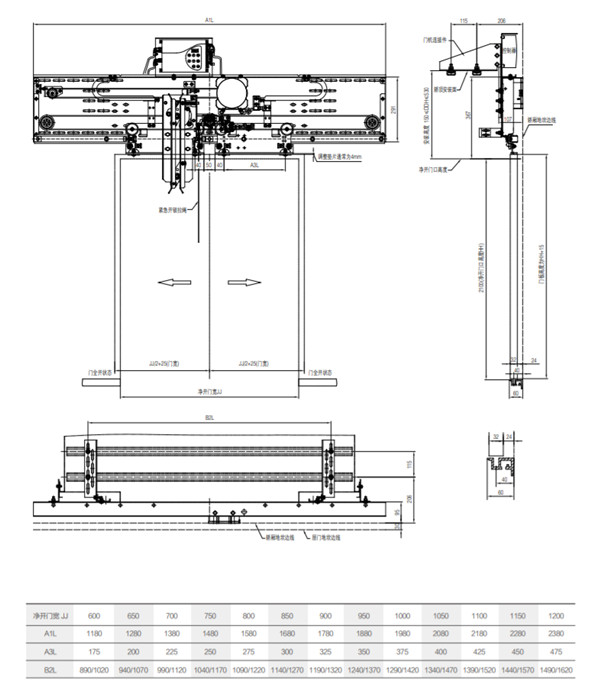

2. Sesuaikan tinggi dan dimensi kiri dan kanan mesin pintu: sesuaikan jarak antara permukaan atas rel pemandu dan ambang pintu mobil ke HH+109mm (HH adalah tinggi bukaan pintu) melalui lubang panjang pada konektor mesin pintu; sesuaikan melalui lubang panjang pada mesin pintu Deviasi antara bagian tengah mesin pintu dan bagian tengah bukaan pintu adalah ±1mm (lihat gambar).
3. Sesuaikan vertikalitas pelat dasar pintu: Sesuaikan vertikalitas pelat dasar pintu hingga ± 0,5 mm dengan meletakkan garis vertikal atau menggunakan ambang pintu pendaratan sebagai acuan. Anda dapat menyesuaikan baut penghubung konektor pintu atau konektor pintu. Tambahkan shim ke slot-C untuk penyesuaian.
4. Sesuaikan jarak dan paralelisme antara rel pemandu mesin pintu dan ambang pintu: Dengan menggunakan ambang pintu pendaratan sebagai patokan, sesuaikan jarak dari ujung rel pemandu mesin pintu ke ambang pintu pendaratan menjadi 83, dan jarak antara kedua ujung rel pemandu mesin pintu dan ambang pintu pendaratan sama besar.
5. Setelah meninjau parameter utama pemasangan mesin pintu berikut, kencangkan semua baut mesin pintu:
•Tinggi mesin pintu: jarak antara permukaan atas rel pemandu mesin pintu dan ambang pintu mobil adalah HH+109mm;
•Pusat mesin pintu: deviasi antara pusat mesin pintu dan pusat bukaan pintu adalah ±1mm;
•Jarak antara rel pemandu pintu dan ambang pintu pendaratan: Jarak antara rel pemandu pintu dan ambang pintu pendaratan adalah 83 mm.
