Perangkat Pintu Pendaratan Pembuka Tengah 2 Daun THY-LD-B
1. Metode pembukaan kunci adalah dengan membuka kunci panel pintu dan lulus uji benturan pendulum 45Kg.
2. Pintu dipaksa menutup dengan palu berat, dan palu berat serta tabung pemandu ditempatkan di sisi dalam pintu pendaratan.
3. Kunci pintu telah lulus uji Pusat Inspeksi Lift Nasional dan memperoleh sertifikasi CE dan CU-TR.
4. Tegangan yang berlaku untuk kunci pintu: ≤ AC230V, ≤ DC110V.

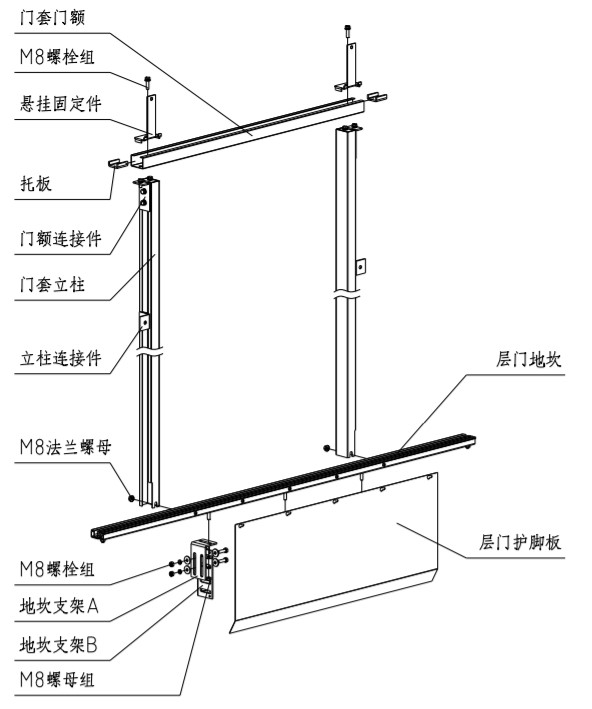

1. Pemasangan ambang dan penutup pintu
1.1. Tentukan posisi pintu masuk dan keluar ambang sesuai dengan ukuran jalur angkat; sesuaikan titik tengah ambang agar sama dengan titik masuk dan keluar, lalu tandai titik tengah ambang; sesuaikan ketinggian ambang agar kurang dari 1/1000; Beri lapisan pelindung untuk mencegah air masuk ke jalur angkat.
1.2. Rakit kolom penutup pintu dan pintu penutup pintu dengan komponen penghubung, lalu pasang komponen pengunci gantung; letakkan pintu pada ambang pintu, sesuaikan vertikalitas kolom penutup pintu agar kurang dari 1/1000; ukur titik tengah penutup pintu sesuai dengan titik tengah pintu masuk dan keluar; ukur bidang dahi bawah penutup pintu dan bidang atas ambang pintu sesuai dengan tinggi bersih pintu. Setelah penyetelan selesai, kunci mur flensa M8. Setelah menyesuaikan ukuran, pasang konektor kolom ke dinding.
1.3. Pasang pelindung kaki pintu pendaratan pada ambang pintu.

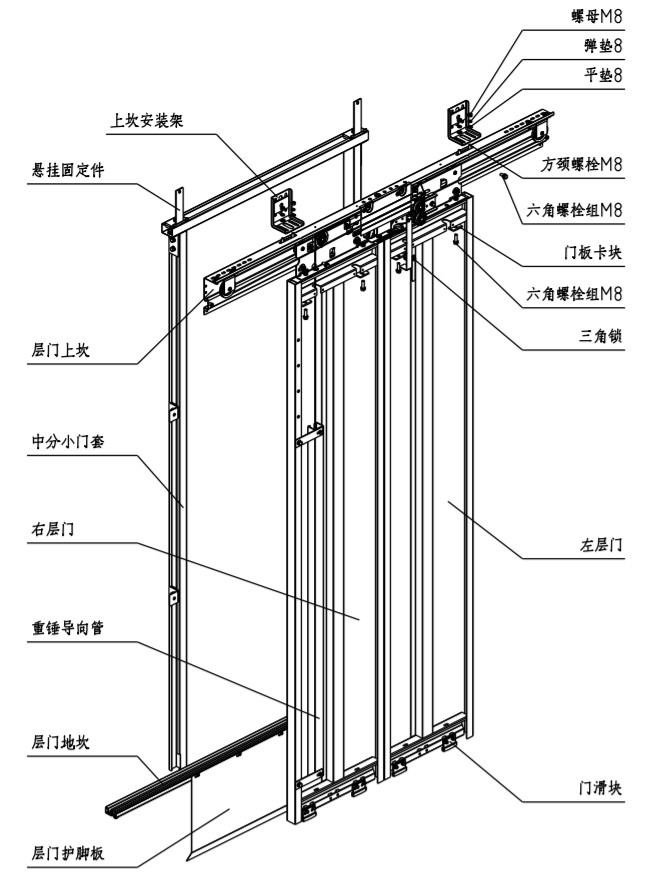

2. Pemasangan perangkat pintu pendaratan

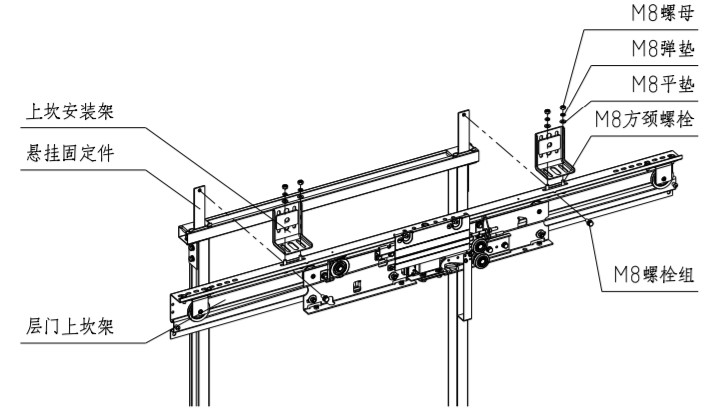

2.1. Sejajarkan rangka ambang atas pintu pendaratan dengan kait di ujung bawah bagian pengikat suspensi, lalu kunci rangka ambang atas dan bagian pengikat suspensi pintu pendaratan melalui baut M8*20.
2.2. Pasang rangka pemasangan ambang atas pada dinding hoistway dengan baut ekspansi atau baut tembus dinding. Rangka pemasangan ambang atas dan ambang atas pintu pendaratan dihubungkan dengan baut leher persegi M8.
2.3. Sesuaikan ambang atas pintu pendaratan ke kiri dan kanan agar bagian tengah pintu terbuka dan bagian tengah pintu masuk dan keluar konsisten.
2.4. Sesuaikan vertikalitas lantai perangkat pintu pendaratan. Sesuaikan vertikalitas lantai perangkat pintu pendaratan hingga ±0,5 mm dengan menggambar garis vertikal atau menggunakan ambang pintu mobil sebagai acuan.
2.5 Setelah meninjau parameter utama pemasangan rangka ambang pada pintu lantai berikut, kencangkan semua baut pemasangan:

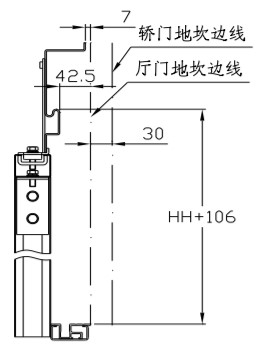

Tinggi rangka ambang atas pintu pendaratan: jarak antara permukaan atas rel pemandu rangka ambang atas pintu pendaratan dan ambang pintu pendaratan adalah HH+106mm;
Bagian tengah rangka ambang atas pintu pendaratan: penyimpangan antara bagian tengah rangka ambang atas pintu pendaratan dan bagian tengah pintu masuk dan keluar adalah ±1mm;
Jarak antara rel pemandu ambang atas pintu pendaratan dan ambang pintu mobil: jarak antara rel pemandu ambang atas pintu pendaratan dan ambang pintu pendaratan adalah 42,5 mm, dan jarak dari ambang pintu mobil adalah 72,5 mm.
Tinggi rangka ambang atas pintu pendaratan: jarak antara permukaan atas rel pemandu rangka ambang atas pintu pendaratan dan ambang pintu pendaratan adalah HH+106mm;
Bagian tengah rangka ambang atas pintu pendaratan: penyimpangan antara bagian tengah rangka ambang atas pintu pendaratan dan bagian tengah pintu masuk dan keluar adalah ±1mm;
Jarak antara rel pemandu ambang atas pintu pendaratan dan ambang pintu mobil: jarak antara rel pemandu ambang atas pintu pendaratan dan ambang pintu pendaratan adalah 42,5 mm, dan jarak dari ambang pintu mobil adalah 72,5 mm.
